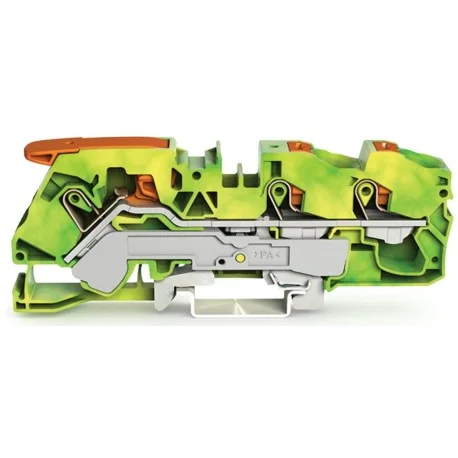

Wago – TOPJOB®S – Borne de passage à levier – 3 fils – 16mm² – vert/jaune – Réf : 2116-5307

Description

Caractéristiques :

Profondeur à partir du niveau supérieur du rail : 37.1mm
Technique de connexion : Push-in CAGE CLAMP®
Type d’actionnement : Push-in / levier
Type d’actionnement 2 : Push-in / Bouton-poussoir / outils de manipulation
Compatibilité rail DIN : 35x15mm et 35×7,5mm
Nombre logements de pontage : 2
Nombre total des points de serrage : 3
Nombre total des potentiels : 1
Type de conducteur : cuivre
Matière isolante : polyamide 66
Couleur : vert/jaune
Données de référence selon la norme IEC/EN 60947-7-1 :
 – Tension de référence (III / 3) : 800 V
 – Tension assignée de tenue aux chocs (III / 3) : 8 kV
Caractéristiques de compatibilité des fils :
Section nominale du conducteur : 16mm²
Compatibilité par type de conducteur :
 – Rigide : 0,5 à 16mm² / 20 à 6 AWG
 – Rigide à enfichage direct : 2.5 à 16mm² / 14 à 6 AWG
 – Souple : 0,5 à 25mm² / 20 à 4 AWG
 – Souples avec embout d’extrémité isolé : 0.5 à 16mm² / 20 à 6 AWG
 – Souple avec embout d’extrémité directement enfichable : 6 à 16mm² / 10 à 6 AWG
Longueur de dénudage : 18 à 20mm
Note sur les sections de conducteur : En fonction de la nature du conducteur, une section inférieure de câble peut être raccordée à la borne. Vérifiez bien les compatibilités.
