Description

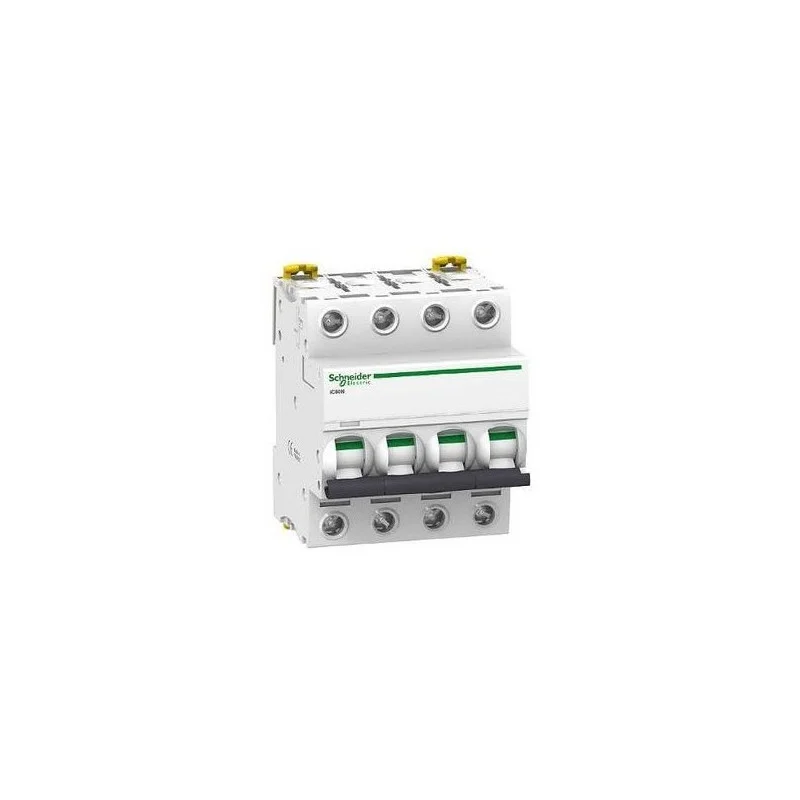

ACTI9 IC60N DISJ 4P 32A COURB C (A9F77432)Caractéristiques principales :Application du disjoncteur : DistributionGamme : Acti 9Type de produit ou de composant : DisjoncteurNom du produit : IC60Nom abrégé d’appareil : IC60Ndes pôles : 4PNombre de pôles protégés : 4In courant assigné d’emploi : 32 AType de réseau : AC / DCTechnologie de déclencheur : Thermique-magnétiqueCourbe de déclenchement : CPouvoir de coupure : 6 kA Icu conformément à IEC 60947-2 – 440 V AC 50/60 Hz / 6000 A Icn conformément à EN 60898-1 – 400 V AC 50/60 Hz / 10 kA Icu conformément à EN 60947-2 – 380…415 V AC 50/60 Hz / 10 kA Icu conformément à IEC 60947-2 – 380…415 V AC 50/60 Hz / 20 kA Icu conformément à EN 60947-2 – 220…240 V AC 50/60 Hz / 20 kA Icu conformément à IEC 60947-2 – 220…240 V AC 50/60 Hz / 6 kA Icu conformément à EN 60947-2 – 440 V AC 50/60 Hz / 6000 A Icn conformément à IEC 60898-1 – 400 V AC 50/60 Hz / 36 kA Icu conformément à IEC 60947-2 – 12…133 V AC 50/60 Hz / 36 kA Icu conformément à EN 60947-2 – 12…133 V AC 50/60 Hz / 10 kA Icu conformément à EN 60947-2 – 180…250 V DC / 10 kA Icu conformément à IEC 60947-2 – 180…250 V DCCatégorie d’emploi : A conformément à EN 60947-2 / A conformément à IEC 60947-2Aptitude au sectionnement : Oui conformément à EN 60947-2 / Oui conformément à IEC 60947-2 / Oui conformément à EN 60898-1 / Oui conformément à IEC 60898-1Caractéristiques complémentaires :Fréquence du réseau : 50/60 HzLimite de déclenchement magnétique : 8 x In +/- 20 %[ics] pouvoir assigné de coupure de service en court-circuit : 6000 A 100 % x Icu conformément à EN 60898-1 – 400 V AC 50/60 Hz / 4.5 kA 0,75 x Icu conformément à IEC 60947-2 – 440 V AC 50/60 Hz / 15 kA 0,75 x Icu conformément à EN 60947-2 – 220…240 V AC 50/60 Hz / 7.5 kA 0,75 x Icu conformément à EN 60947-2 – 380…415 V AC 50/60 Hz / 4.5 kA 0,75 x Icu conformément à EN 60947-2 – 440 V AC 50/60 Hz / 15 kA 0,75 x Icu conformément à IEC 60947-2 – 220…240 V AC 50/60 Hz / 7.5 kA 0,75 x Icu conformément à IEC 60947-2 – 380…415 V AC 50/60 Hz / 27 kA 0,75 x Icu conformément à IEC 60947-2 – 12…133 V AC 50/60 Hz / 27 kA 0,75 x Icu conformément à EN 60947-2 – 12…133 V AC 50/60 Hz / 6000 A 100 % x Icu conformément à IEC 60898-1 – 400 V AC 50/60 Hz / 10 kA 100 % x Icu conformément à IEC 60947-2 – 180…250 V DC / 10 kA 100 % x Icu conformément à EN 60947-2 – 180…250 V DCClasse de limitation : 3 conformément à EN 60898-1 / 3 conformément à IEC 60898-1[ui] tension assignée d’isolement : 500 V AC 50/60 Hz conformément à IEC 60947-2 / 500 V AC 50/60 Hz conformément à EN 60947-2[uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-2 / 6 kV conformément à IEC 60947-2Coupure pleinement apparente : OuiType de commande : Par manetonSignalisation locale : Indicateur de déclenchementMode d’installation : FixeSupport de montage : Rail DINCompatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou basPas de 9 mm : 8Hauteur : 85 mmLargeur : 72 mmProfondeur : 78.5 mmMasse du produit : 0.5 kgCouleur : BlancDurée de vie mécanique : 20000 cycleDurée de vie électrique : 10000 cycleMode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1…35 mm² max / Terminal simple, haut ou bas souple fil(s) 1…25 mm² maxLongueur de dénudage des fils : 14 mm haut ou basCouple de serrage : 3.5 N.m haut ou basProtection fuite à la terre : Bloc séparéRéférence : SCHA9F77432 (Schneider-Electric)
